Taster (7.365)

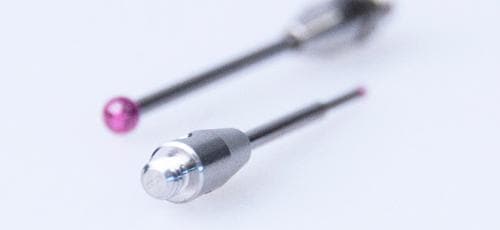

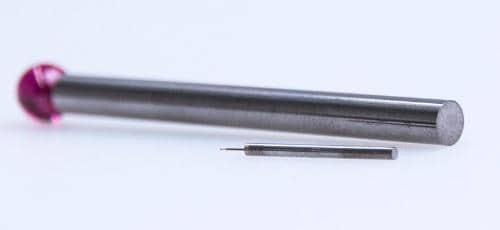

ZEISS Taster gibt es in vielfältigen Ausführungen. Es steht ein großes Portfolio an Standardtastern für M2, M3, M3XXT oder M5 Gewinde zur Verfügung. Für diese Taster sind unterschiedliche Tastelemente aus verschiedenen Materialien und unterschiedliche Schaftausführungen erwerbbar. Darüber hinaus gibt es auch Taster ohne Gewinde sowie spezielle Taster für Form-, Kontur- und Oberflächenmessungen im Angebot.
Ø Kugel (DK)
Länge (L)
Messlänge (ML)

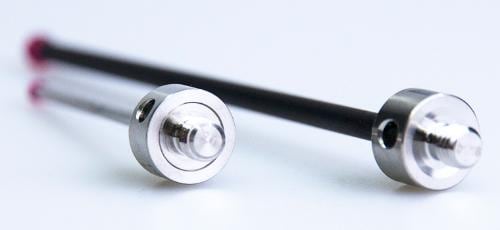

Taster M5, DK4 L122
626105-0464-122
Ø Kugel (DK)
4,0 mm
Länge (L)
122,0 mm
Ø Schaft (DS)
2,5 mm
Messlänge (ML)
112,0 mm
Tastmaterial
Rubin
Schaftmaterial
Hartmetall
108,00 €zzgl. USt.
 Versand in 6 Werktagen

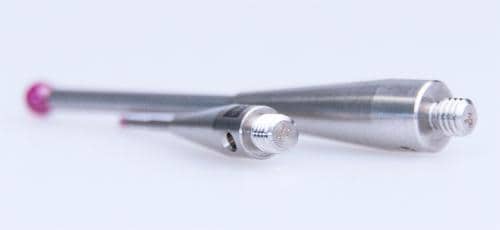

Taster M3, DK0,2 L19 abgesetzt
626123-5144-019
Ø Kugel (DK)
0,2 mm
Länge (L)
19,0 mm
Ø Schaft (DS)
1,0 mm
Messlänge (ML)
13,0 mm
Ø 2. Schaft (DSE)
0,15 mm
2. Messlänge (MLE)
3,0 mm
Tastmaterial
Rubin
Schaftmaterial
Hartmetall
81,00 €zzgl. USt.
 Versand in 6 Werktagen
Taster M5, DK5 L168
626105-0515-168
Ø Kugel (DK)
5,0 mm
Länge (L)
168,0 mm
Ø Schaft (DS)
3,5 mm
Messlänge (ML)
158,0 mm
Tastmaterial
Siliziumnitrid
Schaftmaterial
Hartmetall
62,00 €zzgl. USt.
 Versand in 6 Werktagen
Taster M3, DK1 L14 abgesetzt
626123-0044-014
Ø Kugel (DK)
1,0 mm
Länge (L)
14,0 mm
Ø Schaft (DS)
1,0 mm
Messlänge (ML)
8,0 mm
Ø 2. Schaft (DSE)
0,8 mm
2. Messlänge (MLE)
5,0 mm
Tastmaterial
Rubin
Schaftmaterial
Hartmetall
46,00 €zzgl. USt.
 Versand in 6 Werktagen
Zylindertaster mit Gewinde, M5
626115-0302-060
Ø Kugel (DK)
3,0 mm
Länge (L)
60,0 mm
Ø Schaft (DS)
3,0 mm
Messlänge (ML)
50,0 mm
Tastmaterial
Hartmetall
Schaftmaterial
Hartmetall
173,00 €zzgl. USt.
 Versand in 11 Werktagen
Taster M5, DK4 L94
626105-0465-094
Ø Kugel (DK)
4,0 mm
Länge (L)
94,0 mm
Ø Schaft (DS)
2,5 mm
Messlänge (ML)
84,0 mm
Tastmaterial
Siliziumnitrid
Schaftmaterial
Hartmetall
58,00 €zzgl. USt.
 Versand in 6 Werktagen
Taster mit Gewinde, M3
626113-0800-045
Ø Kugel (DK)
8,0 mm
Länge (L)
45,0 mm
Ø Schaft (DS)
3,0 mm
Messlänge (ML)
35,0 mm
Tastmaterial
Rubin
Schaftmaterial
Keramik
64,00 €zzgl. USt.
 Versand in 23 Werktagen
Taster M5, DK4 L14
626105-0404-014
Ø Kugel (DK)
4,0 mm
Länge (L)
14,0 mm
Ø Schaft (DS)
2,0 mm
Messlänge (ML)
4,0 mm
Tastmaterial
Rubin
Schaftmaterial
Hartmetall
38,00 €zzgl. USt.
 Versand in 6 Werktagen
Taster M5, DK6 L40
626115-0600-040
Ø Kugel (DK)
6,0 mm
Länge (L)
40,0 mm
Ø Schaft (DS)
2,0 mm
Messlänge (ML)
30,0 mm
Tastmaterial
Rubin
Schaftmaterial
Hartmetall
84,00 €zzgl. USt.
 Versand in 11 Werktagen
Taster M5, DK3 L93
626105-0304-093
Ø Kugel (DK)
3,0 mm
Länge (L)
93,0 mm
Ø Schaft (DS)
2,0 mm
Messlänge (ML)
83,0 mm
Tastmaterial
Rubin
Schaftmaterial
Hartmetall
45,00 €zzgl. USt.
 Versand in 6 Werktagen
Die unterschiedlichen Schaftmaterialien

Die unterschiedlichen Schaftmaterialien

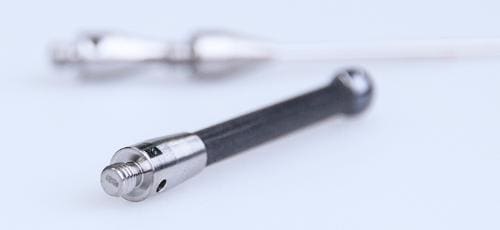

Das verwendete Schaftmaterial und der Schaftquerschnitt haben den größten Einfluss auf die Tastersteifigkeit. Für Standardtaster verwendet ZEISS Schäfte aus einem hochfesten Hartmetall. Diese stellen einen guten Kompromiss bezüglich Gewicht, Durchbiegung und thermischer Längenausdehnung dar. Taster mit ThermoFit-Schaft sind besonders leicht, steif und haben nur eine geringe Längenänderung bei Wärmeeinfluss. Sie sind daher vor allem bei Anwendungen im M3XXT Bereich sowie bei langen Tastern mit großer Schaftdicke geeignet. Für die Adapter verwendet ZEISS als einziger Anbieter eine hochfeste Grade 5 Titanlegierung. Dadurch haben die Adapter eine hohe Steifigkeit und sind deutlich leichter als Stahladapter und sind außerdem antimagnetisch und korrosionsbeständig.
Das passende Kugelmaterial

Das passende Kugelmaterial

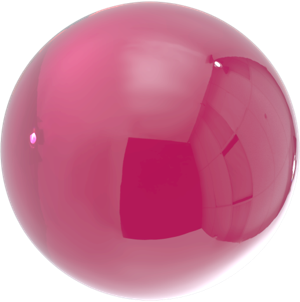

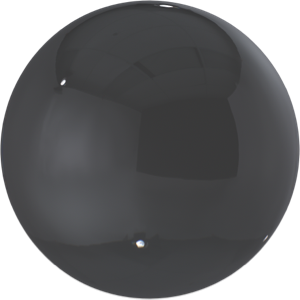

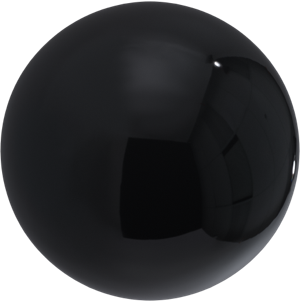

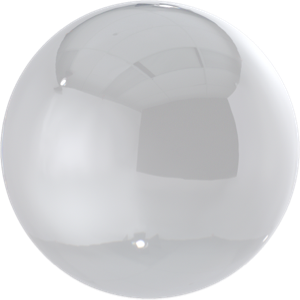

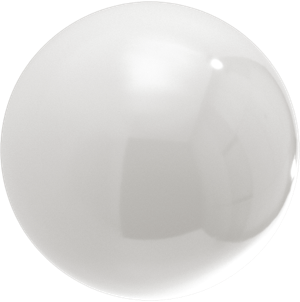

Meist wird eine Kugel als Tastelement verwendet. Diese Kugel kann aus verschiedenen Materialien bestehen und ist je nach Material für unterschiedliche Einsatzgebiete geeignet. Der Standard sind Rubinkugeln, welche in Verbindung mit Dauerscanning jedoch bei manchen Oberflächen verschleißen oder Material auftragen können. Als Alternative kommt zunächst Siliziumnitrid in Frage, welches z. B. beim Scannen von Aluminium weniger Materialauftrag hat. Diamantbeschichtete oder Volldiamantkugeln sind für besonders beim Scanning von harten Oberflächen oder weichen Aluminiumlegierungen geeignet. Auch scharfe Kanten oder Einzelpunktantastungen mit hoher Belastung können zuverlässig durchgeführt werden. Sie haben eine sehr lange Haltbarkeit, da sie nicht verschleißen und auch kein Material aufragen.
